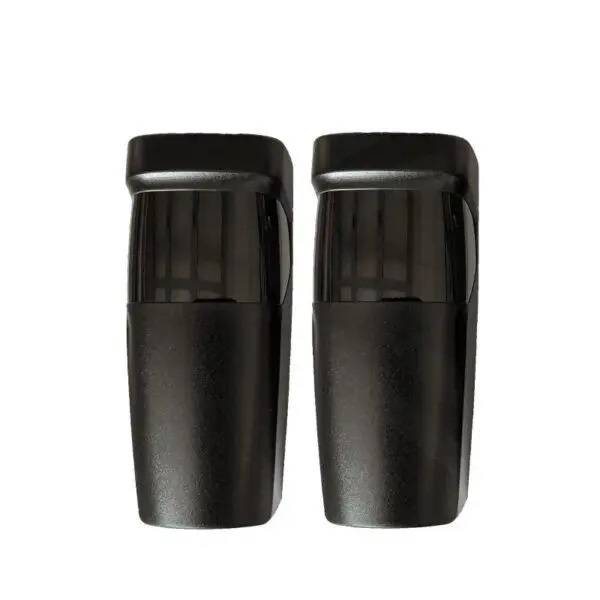

Фотоэлементы пр-ва Тайвань. Крепление — боковое. По функциональности — универсальные и подходят практически к любому оборудованию, за исключением автоматики Nice BlueBUS.
Система работы фотоэлементов достаточно проста и удобна:

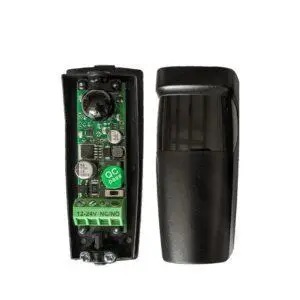

Первый фотоэлемент RX: 4 провода — это:
питание 24В или 12В + и — , тут все понятно;
+ 2 провода — это провода отвечающие за работу автоматики т.е. когда вы пересекаете луч фотоэлементов — эти провода размыкаются и тогда автоматика останавливается или реверсирует в обратное движение. Когда луч не перекрывается — автоматика работает в обычном режиме.
Второй фотоэлемент TX (тот что справа) на него приходит 2 провода, только питание 24В или 12В + и —
Обратите внимание, что речь идет о принципе работы «NC» — Normal Closed — контакт нормально закрытый, то есть автоматика работает когда этот контакт закрыт, зачастую именно такой контакт стоит на большинстве производителей автоматики. Если фотоэлементы не стоят тогда нужно поставить перемычку на эти клеймы, так как еще раз этот — «нормально закрыт» именно когда он закрыт автоматика будет работать, когда он открыт она не будет работать или будет работать только на открытие ворот.

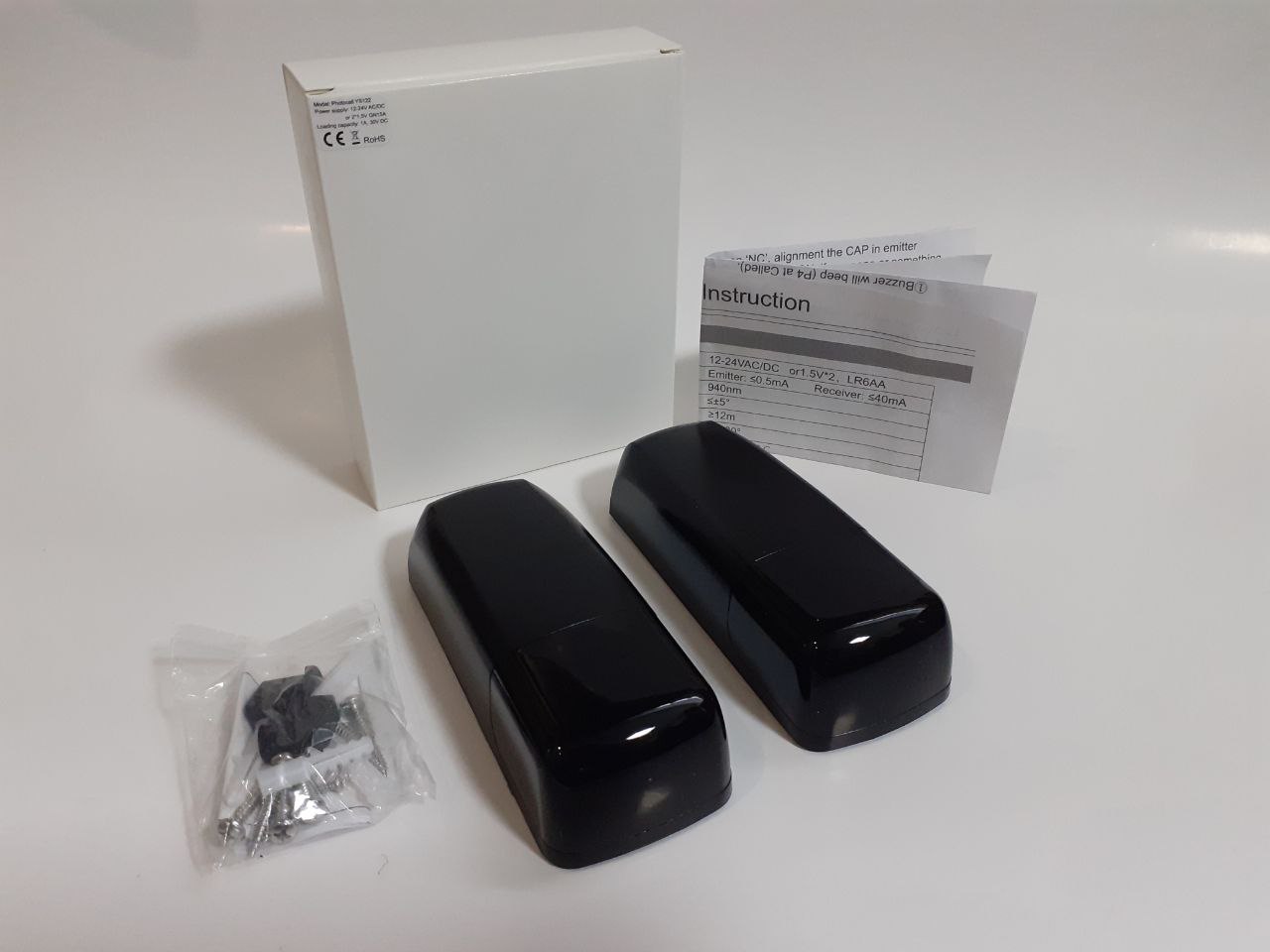

В комплекте:
Приемник;
Передатчик;
Инструкция;
Крепеж.
Режим работы — NO открытый контакт или NC закрытый контакт.
Радиус действия 1-10 метров.
Степень защиты — IP54.
В комплекте — фотоэлементы -2шт, инструкция, крепление.
Часто задаваемые вопросы:
Какие нужны провода для фотоэлементов?
Как показано на схеме:
- на передатчик 2-х жильный провод (только питание и все) или просто батарейки;
- на приемник 4-х жильный провод (2 провода питание и 2 провода работа размыкание/замыкание)
Сечение провода - минимальное достаточно 0,25 или витой пары.
Если фотоэлементы не работают, что делать?
Поставьте перемычку на контакты NC и COM на плате управления автоматики, это для оперативного устранения неполадки, но лучше вызвать специалиста.
